پنل OLED چیست و چه قابلیتهایی دارد؟

بهنام انگشت باف
بهنام انگشت باف
اشتراک گذاری :
oled چیست

پنل‌های OLED: معرفی و کاربردها

پنل‌های OLED (دیودهای نوری ارگانیک) یکی از تکنولوژی‌های نوین در صنعت نمایشگرها و مانیتورها هستند که با استفاده از لایه‌های ارگانیک، به تولید نور و تصویر می‌پردازند. OLED که مخفف “Organic Light Emitting Diode” است، شامل یک لایه نازک از مواد ارگانیک می‌باشد که بین دو الکترود قرار می‌گیرد. این لایه ارگانیک هنگام اتصال به جریان الکتریکی شروع به انتشار نور می‌کند. این تکنولوژی در سال‌های اخیر به‌طور گسترده‌ای در ساخت نمایشگرهای تلویزیون، مانیتورها، گوشی‌های هوشمند و حتی دستگاه‌های قابل حمل مانند کنسول‌های بازی دستی به‌کار گرفته شده است. پنل‌های او ال ای دی به دلیل ویژگی‌های منحصربه‌فردی همچون کیفیت بالای تصویر، کنتراست عالی، و انعطاف‌پذیری در طراحی، توانسته‌اند جایگاه ویژه‌ای در بازار نمایشگرها به‌دست آورند.



تاریخچه OLED

تاریخچه OLED به دهه 1950 بازمی‌گردد، زمانی که André Bernanose و همکارانش در دانشگاه Nancy فرانسه برای اولین بار پدیده الکترو لومینسانس را در مواد ارگانیک مشاهده کردند. آنها ولتاژ بالا را به مواد رنگی مانند اکریدین اعمال کردند و مشاهده نمودند که این مواد شروع به انتشار نور کردند. در سال 1963، Martin Pope و همکارانش در دانشگاه نیویورک، الکترودهایی با تماس‌های تیره معرفی کردند که منجر به تزریق الکترون‌ها و حفره‌ها به کریستال‌های آلی شد و به این ترتیب اولین نمایشگرهای OLED شکل گرفتند.

در سال 1987، Ching Wan Tang و Steven Van Slyke در شرکت Eastman Kodak اولین دستگاه عملی OLED را ساختند. این دستگاه از ساختاری دو لایه با جداسازی لایه‌های حمل کننده حفره و الکترون استفاده می‌کرد که منجر به بهبود راندمان، کاهش ولتاژ عملکرد و افزایش کارایی شد. این نوآوری اساس تولید تجاری OLEDهای امروزی را شکل داد و به طور گسترده‌ای در تولید نمایشگرهای با کیفیت بالا مورد استفاده قرار گرفت.



oled چیست



خانواده‌های OLED

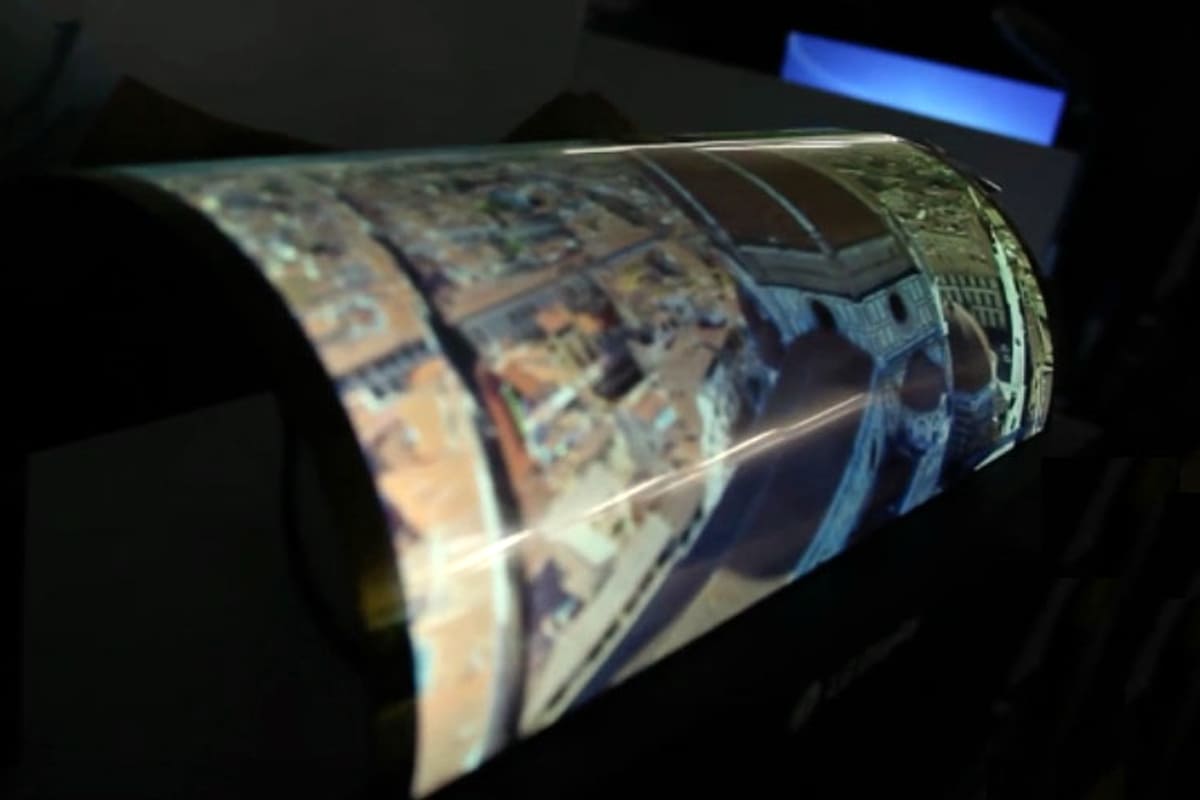

دو خانواده اصلی از پنل‌های OLED وجود دارد: OLEDهای مبتنی بر مولکول‌های کوچک و او ال ای دی های مبتنی بر پلیمرها. OLEDهای مبتنی بر مولکول‌های کوچک دارای پایداری و کارایی بالایی هستند و برای نمایشگرهای کوچک و متوسط مناسب‌اند. در مقابل، OLEDهای مبتنی بر پلیمرها از مواد پلیمری انعطاف‌پذیر ساخته شده‌اند و امکان تولید نمایشگرهای بزرگ و انعطاف‌پذیر را فراهم می‌کنند. اضافه‌کردن یون‌های متحرک به یک OLED می‌تواند منجر به ایجاد یک سلول الکتروشیمیایی نوری (LEC) شود که عملکرد متفاوتی نسبت به OLEDهای معمولی دارد. این نوع از OLEDها به دلیل نیاز به ولتاژ پایین و فرآیند تولید ساده‌تر، در برخی از کاربردهای خاص مورد توجه قرار گرفته‌اند.

نمایشگرهای OLED می‌توانند به صورت ماتریس پسیو (PMOLED) یا ماتریس فعال (AMOLED) کنترل شوند. در فناوری PMOLED، هر ردیف و ستون به صورت متوالی کنترل می‌شوند که منجر به محدودیت در وضوح تصویر و اندازه نمایشگر می‌شود. از سوی دیگر، AMOLED از یک لایه پشتی ترانزیستور نازک (TFT) استفاده می‌کند که دسترسی و کنترل هر پیکسل به صورت مستقیم انجام می‌شود و این امر باعث افزایش وضوح تصویر، مصرف انرژی بهینه و امکان تولید نمایشگرهای بزرگ‌تر می‌شود.



oled چیست



اصول کارکرد OLED

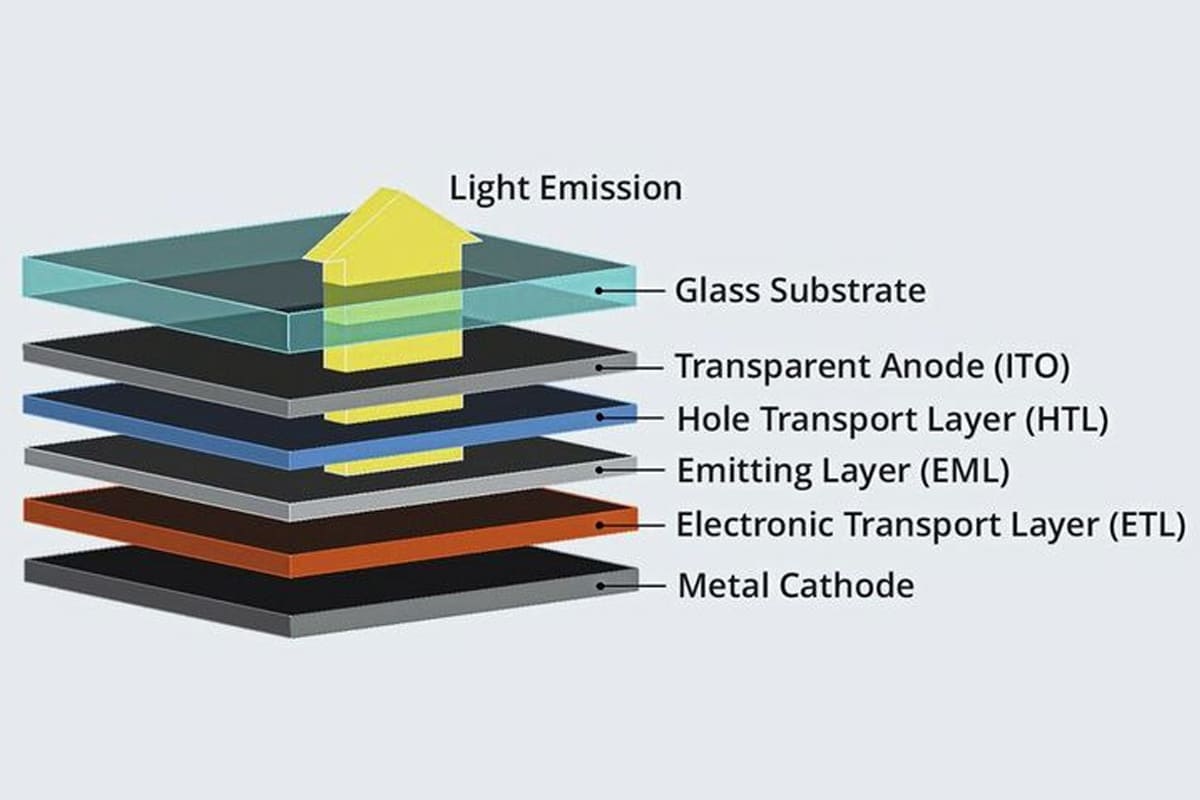

یک OLED معمولی از لایه‌ای از مواد ارگانیک تشکیل شده است که بین دو الکترود (آند و کاتد) قرار دارد. این مواد ارگانیک به دلیل جابجایی الکترون‌های پی الکتریکی، رسانا هستند و می‌توانند به عنوان نیمه‌رساناهای ارگانیک عمل کنند. آند معمولاً از مواد شفافی مانند اکسید قلع ایندیم (ITO) ساخته می‌شود که اجازه می‌دهد نور از آن عبور کند، در حالی که کاتد از مواد بازتاب‌دهنده‌ای مانند آلومینیوم تشکیل می‌شود.

هنگامی که ولتاژ به OLED اعمال می‌شود، الکترون‌ها از کاتد به لایه ارگانیک تزریق می‌شوند و حفره‌ها از آند وارد لایه ارگانیک می‌گردند. این حفره‌ها و الکترون‌ها به سمت یکدیگر حرکت کرده و در نهایت با یکدیگر ترکیب می‌شوند و نور تولید می‌کنند. این فرآیند که به آن “بازترکیب” گفته می‌شود، منجر به تولید نور با طول موجی در محدوده مرئی می‌شود که بسته به تفاوت انرژی بین لایه‌های آلی، می‌تواند رنگ‌های مختلفی را تولید کند.





oled چیست

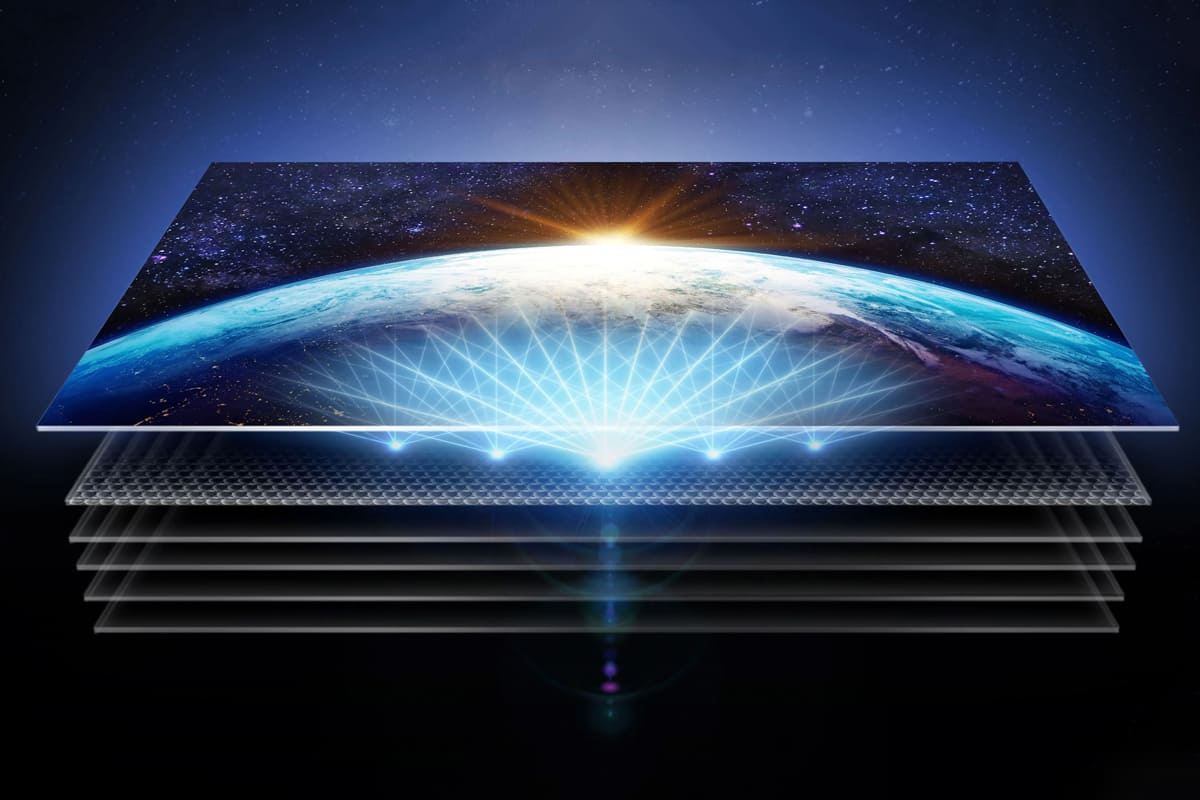

معماری‌های دستگاه‌های OLED

معماری انتشار از پایین (Bottom Emission)

در معماری انتشار از پایین (Bottom Emission)، آند که معمولاً از جنس اکسید قلع ایندیم (ITO) است، شفاف بوده و کاتد به عنوان لایه بازتاب‌دهنده عمل می‌کند. نور تولیدی از سمت آند خارج می‌شود. این معماری به دلیل اینکه نور باید از لایه‌های مختلف مدار عبور کند، منجر به کاهش کارایی استخراج نور می‌شود، زیرا بخش‌هایی از نور در لایه‌های مدار جذب می‌شود. این نوع معماری به دلیل سادگی در تولید و هزینه‌های کمتر، معمولاً در نمایشگرهای کوچک و متوسط مانند نمایشگرهای ساعت‌های هوشمند و برخی دستگاه‌های قابل حمل به‌کار گرفته می‌شود. با این حال، کاهش کارایی استخراج نور و نیاز به استفاده از لایه‌های شفاف باعث محدودیت در روشنایی این نوع نمایشگرها شده است.

این معماری برای کاربردهایی که نیاز به وضوح تصویر بسیار بالا و مصرف انرژی بهینه ندارند، مناسب است. برای مثال، در دستگاه‌هایی که مصرف انرژی اولویت کمتری دارد یا نیاز به نمایشگرهای بزرگ ندارند، از این نوع معماری استفاده می‌شود. همچنین، این معماری به دلیل تولید ساده‌تر و نیاز به تجهیزات کمتری در فرآیند تولید، هزینه‌های تولید را کاهش می‌دهد و گزینه‌ای اقتصادی‌تر برای تولیدکنندگان است.



oled چیست



معماری انتشار از بالا (Top Emission)

در معماری انتشار از بالا (Top Emission)، آند به صورت بازتاب‌دهنده و کاتد به صورت نیمه‌شفاف عمل می‌کند، به طوری که نور از سمت کاتد خارج می‌شود. این نوع معماری برخلاف معماری انتشار از پایین، نیازی به عبور نور از لایه‌های مدار ندارد و به همین دلیل، کارایی استخراج نور در آن بیشتر است. این ویژگی باعث می‌شود که نمایشگرهایی با این معماری بتوانند روشنایی بیشتری را تولید کنند و به همین دلیل برای کاربردهایی که نیاز به روشنایی بالا و کیفیت تصویر بهتر دارند، بسیار مناسب هستند.

این نوع معماری معمولاً در نمایشگرهای پیشرفته و با کیفیت بالا مانند تلویزیون‌های او ال ای دی، مانیتورهای حرفه‌ای و گوشی‌های هوشمند رده بالا به کار می‌رود. همچنین، در معماری انتشار از بالا، استفاده از مواد بازتاب‌دهنده با کیفیت بالا می‌تواند باعث افزایش کارایی نوردهی شود و به تولید رنگ‌های زنده‌تر و واقعی‌تر کمک کند. این معماری به دلیل پیچیدگی بیشتر در تولید و نیاز به لایه‌های با کیفیت بالاتر، هزینه تولید بیشتری دارد، اما مزایای نوری و بصری آن، این هزینه‌ها را توجیه می‌کند.



oled چیست



معماری‌های هیبریدی

علاوه بر معماری‌های انتشار از بالا و پایین، معماری‌های هیبریدی نیز وجود دارند که از ترکیب ویژگی‌های دو معماری قبلی استفاده می‌کنند. این نوع معماری‌ها سعی دارند از مزایای هر دو نوع انتشار استفاده کنند تا کارایی نوردهی و مصرف انرژی را بهبود ببخشند. به عنوان مثال، در برخی از این معماری‌ها از آند شفاف و کاتد نیمه‌شفاف استفاده می‌شود تا ترکیبی از کارایی بالا در استخراج نور و سادگی تولید به‌دست آید.

یکی از این بهبودها استفاده از “معماری هتروجنکسیون درجه‌بندی‌شده” است. در این معماری، ترکیب مواد حمل‌کننده حفره و الکترون به صورت پیوسته در لایه انتشار تغییر می‌کند تا پروفایل الکترونی مناسبی ایجاد شود. این تکنیک باعث بهبود تزریق بار و افزایش کارایی کوانتومی دستگاه می‌شود. به‌عبارت دیگر، این نوع معماری به بهبود جریان الکتریکی در لایه‌های OLED و بهینه‌سازی بازده تبدیل انرژی الکتریکی به نوری کمک می‌کند که در نتیجه نمایشگرهایی با روشنایی و کارایی بالاتر ایجاد می‌شود.



oled چیست



بهبودهای OLED

استفاده از دوتریوم

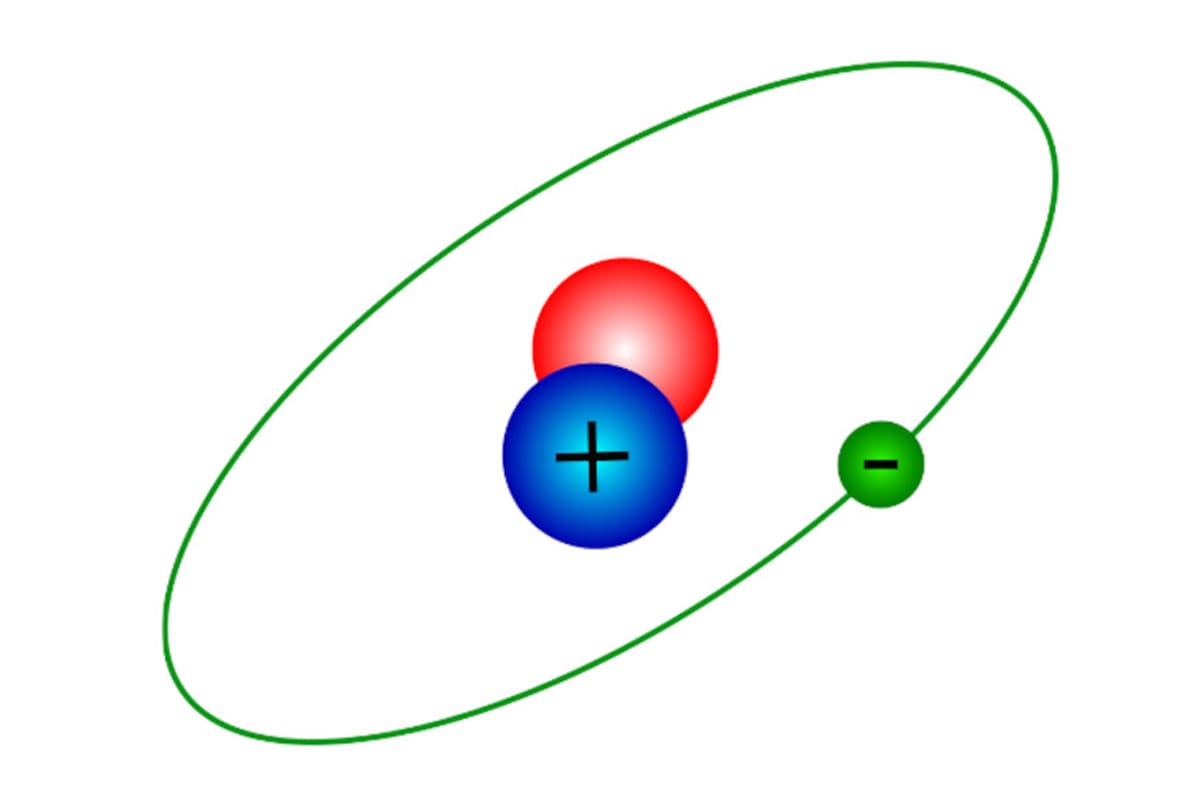

استفاده از ترکیبات دوتریوم به‌جای هیدروژن در لایه‌های مواد نوری OLED می‌تواند تا 30% روشنایی را افزایش دهد و عمر مفید این پنل‌ها را نیز بهبود بخشد. دوتریوم به دلیل پایداری بیشتر نسبت به هیدروژن، باعث کاهش واکنش‌های شیمیایی نامطلوب در مواد ارگانیک می‌شود و به این ترتیب عمر نمایشگر را افزایش می‌دهد. این امر به‌ویژه برای پنل‌هایی که باید در شرایط محیطی سخت کار کنند، مانند تلویزیون‌های با روشنایی بالا یا نمایشگرهای خودرو، بسیار مهم است. با جایگزینی هیدروژن با دوتریوم، ترکیبات آلی کمتر در معرض تجزیه قرار می‌گیرند و پایداری بیشتری از خود نشان می‌دهند که منجر به بهبود کیفیت و دوام نمایشگر می‌شود.



oled چیست

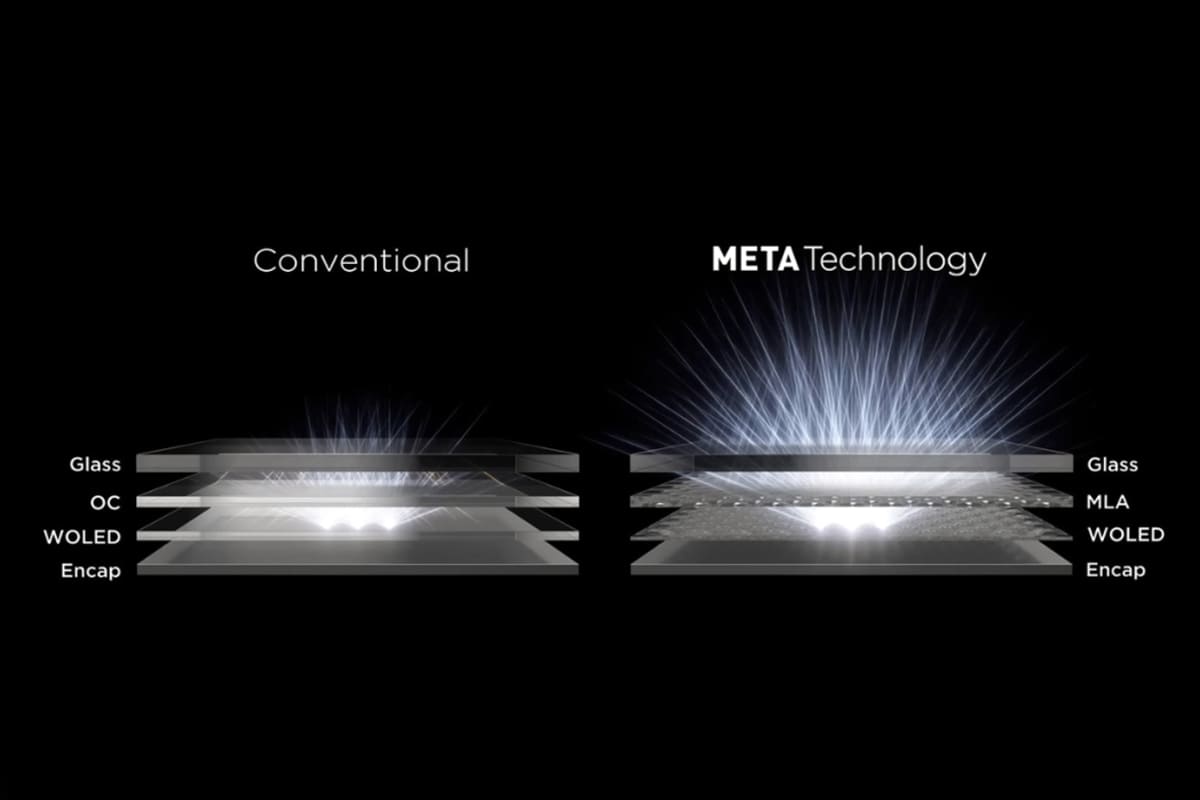

استفاده از آرایه لنز میکرو (MLA)

با ایجاد شیارهایی به شکل لنز در لایه‌های شفاف او ال ای دی، می‌توان پراکندگی نور را کاهش داد و آن را به سمت جلو هدایت کرد. این امر منجر به بهبود روشنایی نمایشگر می‌شود و باعث می‌شود که مصرف انرژی برای دستیابی به سطح روشنایی مشابه کاهش یابد. استفاده از MLA به ویژه در نمایشگرهای بزرگ و تلویزیون‌های OLED مفید است. آرایه لنز میکرو به طور موثری نور را از لایه‌های OLED به سمت بیرون هدایت می‌کند و مانع از اتلاف نور در جهات مختلف می‌شود. این تکنیک باعث افزایش بهره‌وری نوردهی و بهبود کیفیت تصویر می‌شود و همچنین به کاهش نیاز به مصرف انرژی برای روشنایی بالاتر کمک می‌کند.

استفاده از MLA به‌ویژه در نمایشگرهای بزرگ که نیاز به روشنایی بالا دارند، بسیار موثر است. این تکنولوژی نه‌تنها کارایی نوردهی را افزایش می‌دهد، بلکه به بهبود کنتراست تصویر نیز کمک می‌کند. به عبارت دیگر، MLA باعث می‌شود که نور به طور مستقیم به چشم کاربر هدایت شود و از هدررفت آن در جهات مختلف جلوگیری شود، که نتیجه آن تصویر شفاف‌تر و زنده‌تر است.



oled چیست



oled چیست

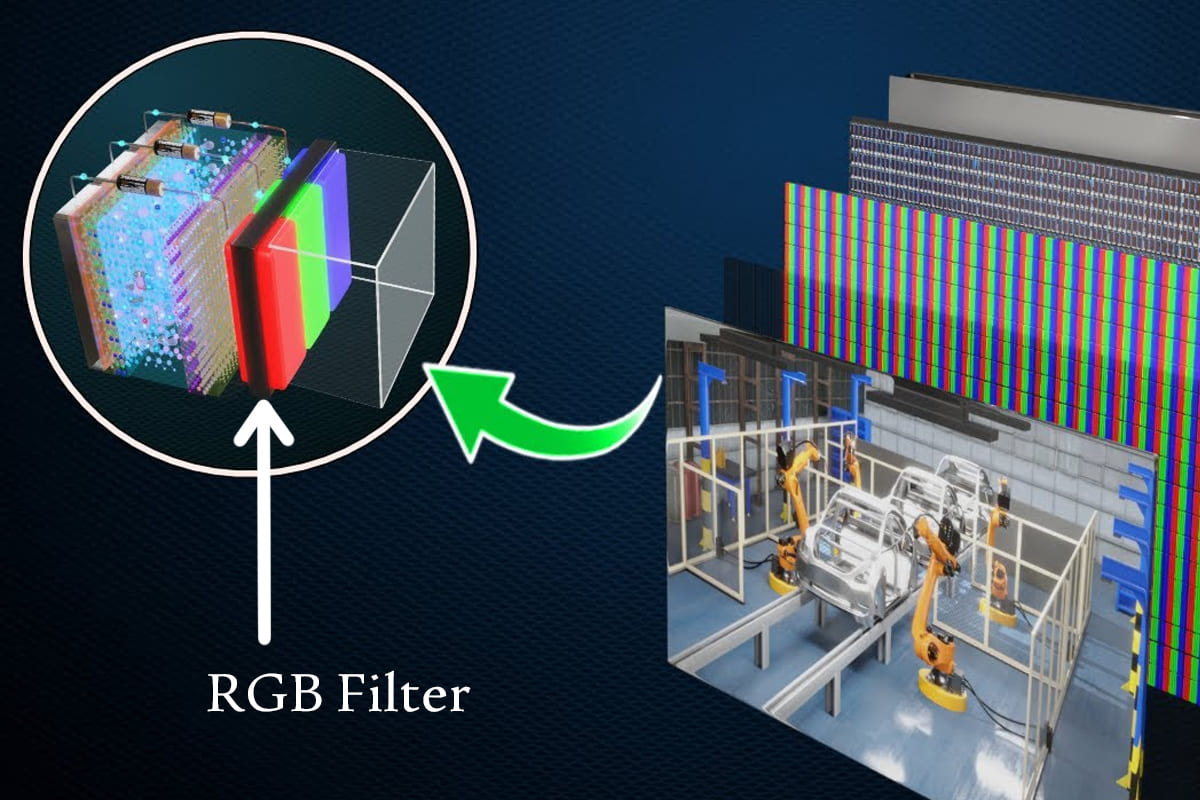

استفاده از فیلترهای رنگی

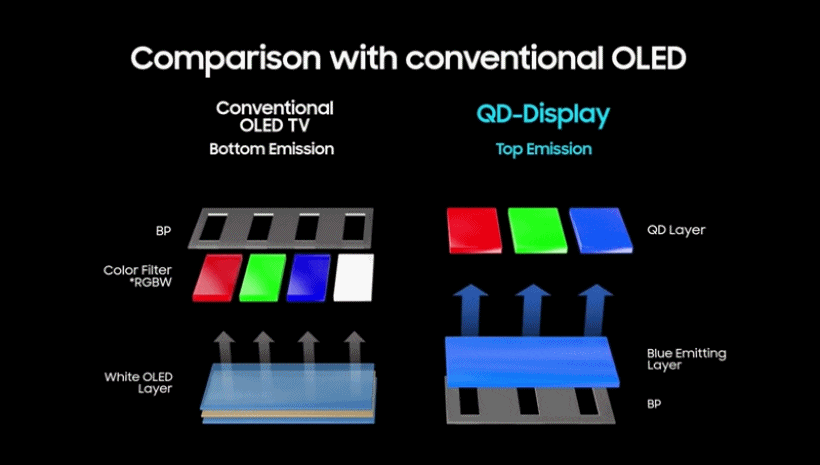

یکی دیگر از بهبودهای مهم در پنل‌های OLED، استفاده از فیلترهای رنگی برای بهبود خلوص رنگ است. با افزودن فیلترهای RGB بعد از لایه نیمه‌شفاف کاتد، می‌توان طول موج‌های نور را تنظیم کرد و به این ترتیب رنگ‌های زنده‌تری تولید کرد. این تکنولوژی به‌خصوص در نمایشگرهای تلویزیونی به کار می‌رود تا تجربه بصری بهتری ارائه دهد. فیلترهای رنگی به OLEDها کمک می‌کنند تا نورهای اضافی را جذب کرده و تنها طول موج‌های مورد نظر را منتشر کنند. این موضوع باعث می‌شود که رنگ‌ها به‌طور دقیق‌تر و با کیفیت بیشتری نمایش داده شوند.

استفاده از فیلترهای رنگی به‌ویژه در تولید نمایشگرهای OLED با وضوح بالا و تلویزیون‌های پیشرفته به کار می‌رود. این فیلترها می‌توانند به بهبود کنتراست تصویر و ایجاد رنگ‌های دقیق‌تر کمک کنند. همچنین، این تکنولوژی باعث کاهش تداخل رنگ‌ها و بهبود وضوح تصویر می‌شود، به طوری که تصاویر با جزئیات بیشتری نمایش داده می‌شوند و تجربه تماشای تلویزیون برای کاربر لذت‌بخش‌تر می‌شود.



oled چیست



مشکلات و معایب OLED

طول عمر

یکی از بزرگ‌ترین مشکلات فنی او ال ای دی ها، عمر محدود مواد ارگانیک آنها است. به‌ویژه مواد آلی آبی که نسبت به سایر رنگ‌ها سریع‌تر خراب می‌شوند. این مسئله باعث کاهش تعادل رنگ و کاهش روشنایی نمایشگر در طول زمان می‌شود. برای مقابله با این مشکل، تولیدکنندگان معمولاً اندازه پیکسل‌های آبی را افزایش می‌دهند تا جریان کمتری از آن عبور کند و عمر مفید آن بیشتر شود.



oled چیست



آسیب‌پذیری در برابر آب

مواد ارگانیک OLEDها به رطوبت و اکسیژن بسیار حساس هستند و در صورت تماس با آب به سرعت خراب می‌شوند. بنابراین، فرآیند مهر و موم کردن برای افزایش طول عمر این پنل‌ها بسیار حیاتی است. برای این منظور، از لایه‌های محافظتی چندگانه و چسب‌های مقاوم در برابر رطوبت استفاده می‌شود تا از ورود آب و اکسیژن به داخل لایه‌های ارگانیک جلوگیری شود.



مصرف انرژی

اگرچه او ال ای دی ها در نمایش تصاویر تیره مصرف انرژی کمتری دارند، اما برای نمایش تصاویر با پس‌زمینه سفید مانند صفحات وب، مصرف انرژی بالایی دارند که این می‌تواند منجر به کاهش عمر باتری دستگاه‌های قابل حمل شود. این مسئله به ویژه در گوشی‌های هوشمند که اغلب برای مرور وب و خواندن متن استفاده می‌شوند، اهمیت دارد.

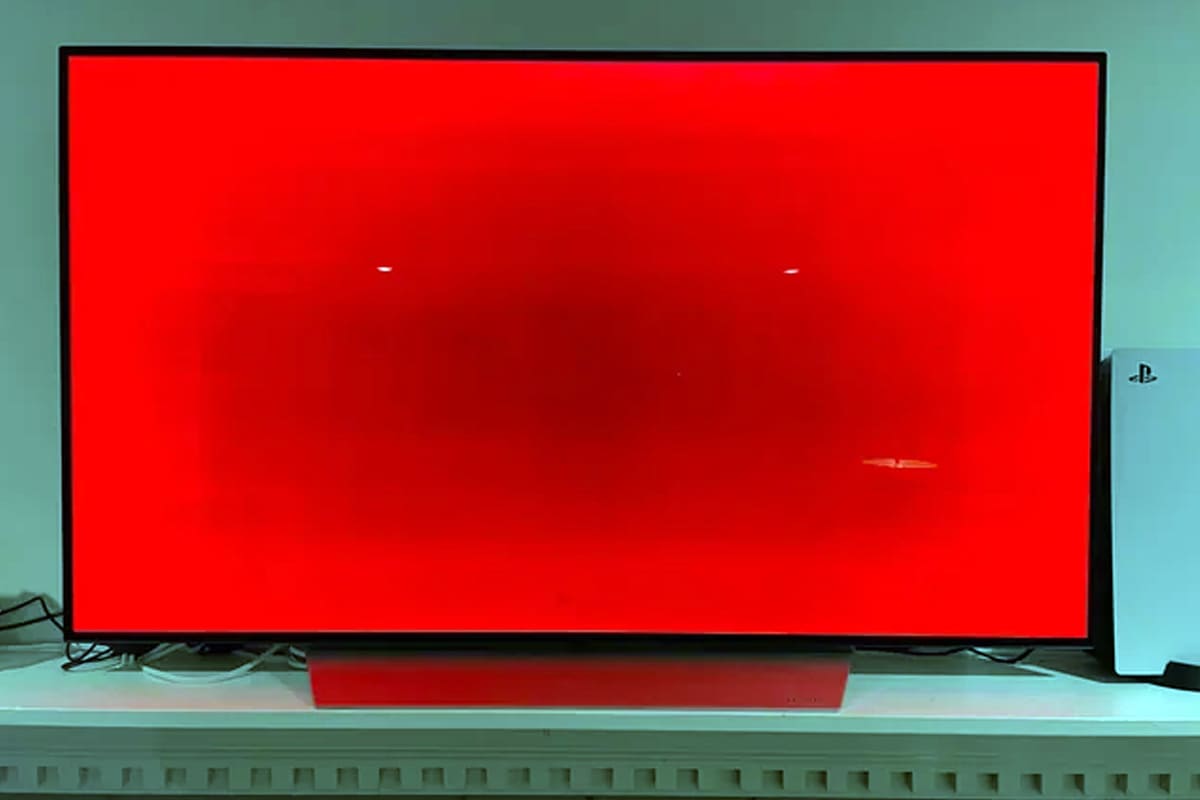

سوختگی تصویر (Burn-in)

یکی دیگر از مشکلات OLEDها، پدیده سوختگی تصویر است که در آن تصاویر ثابت برای مدت طولانی بر روی نمایشگر باقی می‌مانند و باعث ایجاد اثراتی دائمی بر روی پنل می‌شوند. این مشکل به ویژه در نمایشگرهایی که برای نمایش محتوای ثابت مانند منوها و نشانگرها استفاده می‌شوند، مشهود است. تولیدکنندگان با استفاده از تکنیک‌هایی مانند تغییر جزئی موقعیت پیکسل‌ها و تنظیم خودکار روشنایی سعی در کاهش این مشکل دارند.



oled چیست



کاربردهای OLED

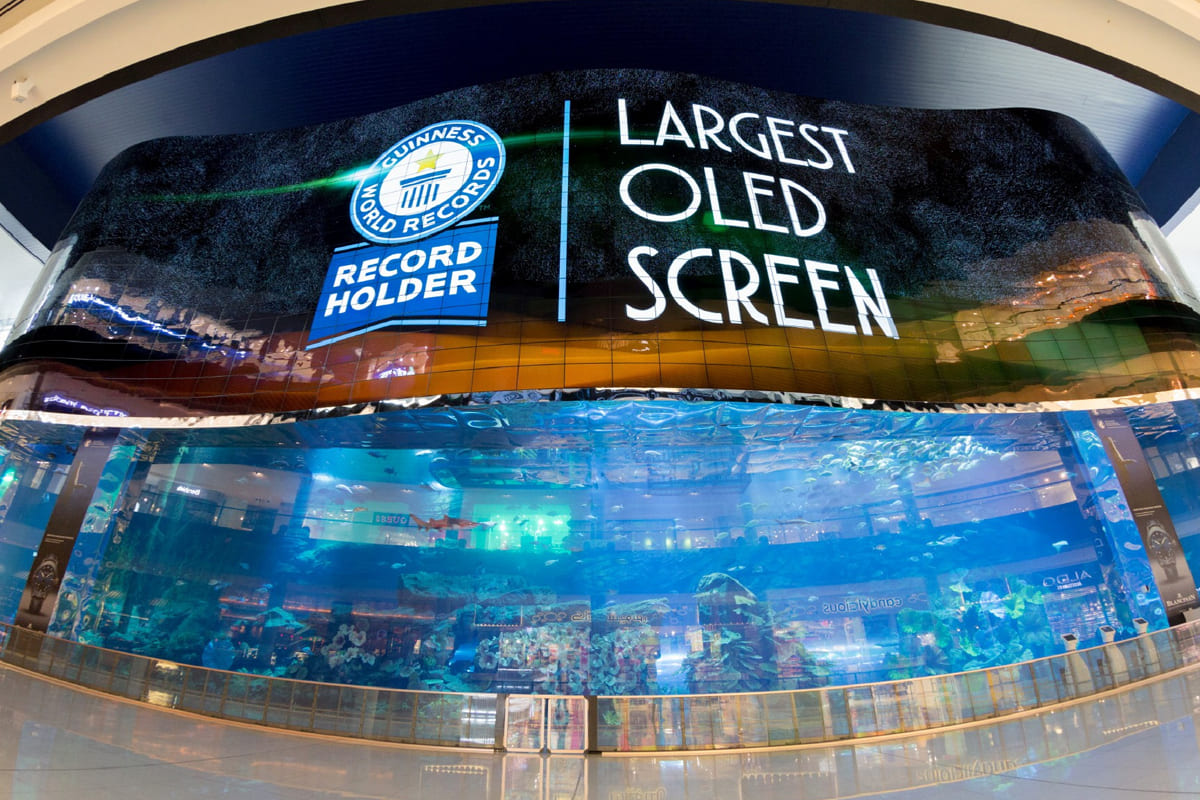

تلویزیون‌ها و نمایشگرها

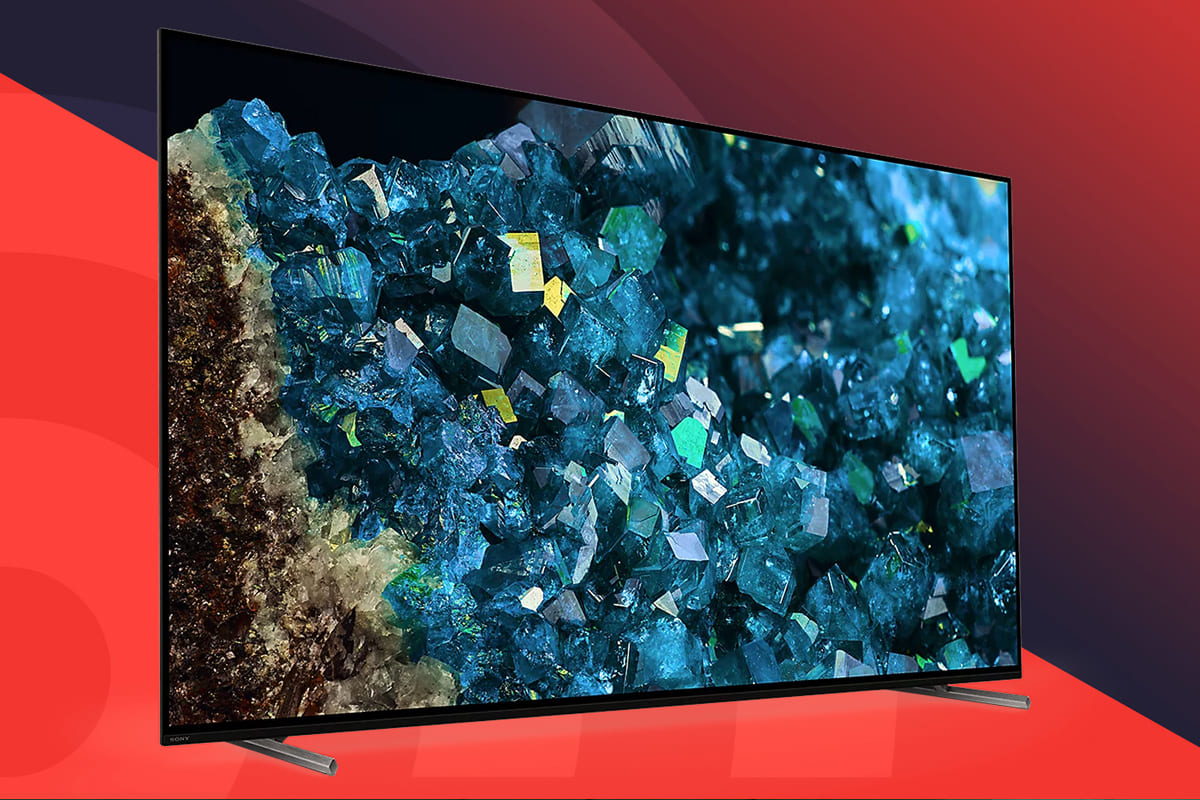

تلویزیون‌های OLED با کیفیت تصویر بالا، رنگ‌های زنده و کنتراست عالی به بازار عرضه شده‌اند. این تکنولوژی به دلیل توانایی تولید رنگ‌های واقعی، زاویه دید وسیع و نمایشگرهای نازک و سبک، توجه زیادی را به خود جلب کرده است. شرکت‌هایی مانند LG و Sony تلویزیون‌های OLED با اندازه‌های مختلف را تولید کرده‌اند که تجربه تماشای بسیار خوبی را به کاربران ارائه می‌دهند.



oled چیست

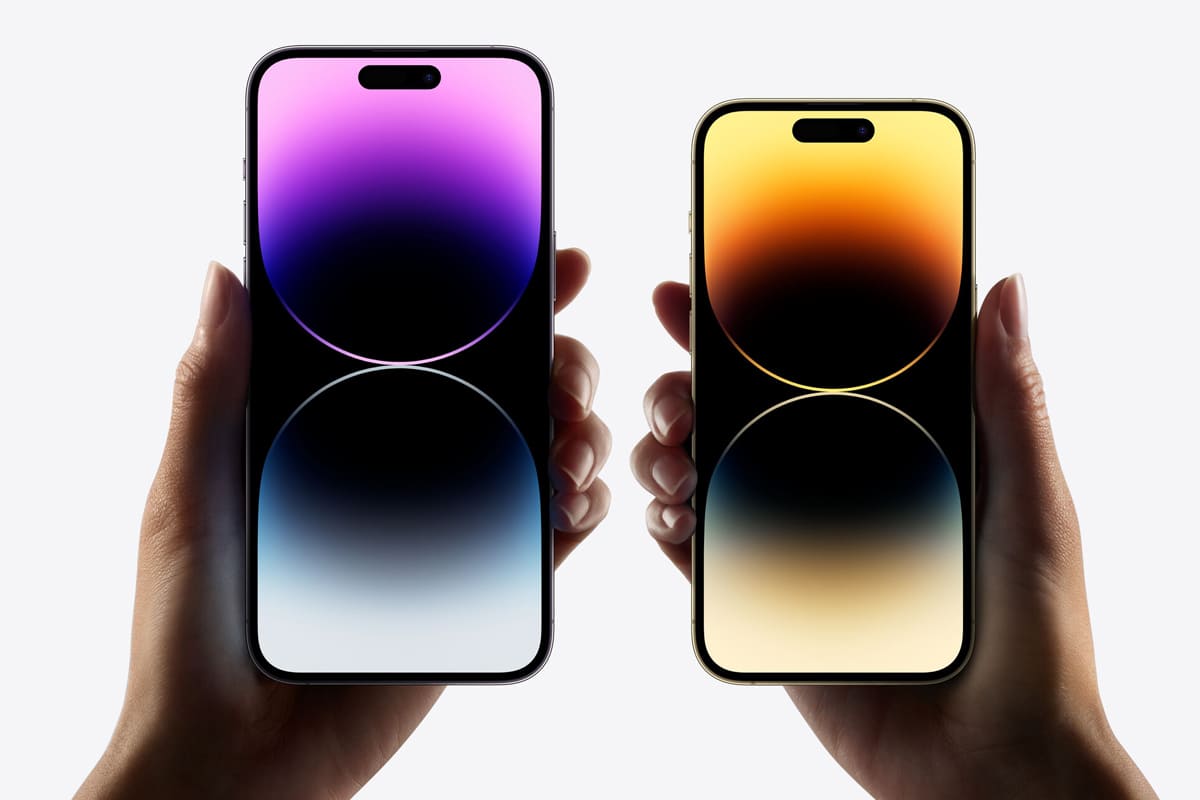

گوشی‌های هوشمند

بسیاری از گوشی‌های هوشمند امروزی از نمایشگرهای او ال ای دی استفاده می‌کنند. این نمایشگرها علاوه بر کیفیت تصویر بالا، امکان تولید نمایشگرهای خمیده و انعطاف‌پذیر را نیز فراهم می‌کنند. سامسونگ و اپل از جمله شرکت‌هایی هستند که از نمایشگرهای AMOLED در گوشی‌های پرچمدار خود استفاده می‌کنند. این نمایشگرها به دلیل کنتراست بالا، روشنایی مناسب و مصرف انرژی بهینه، تجربه کاربری بسیار خوبی را ارائه می‌دهند.



oled چیست

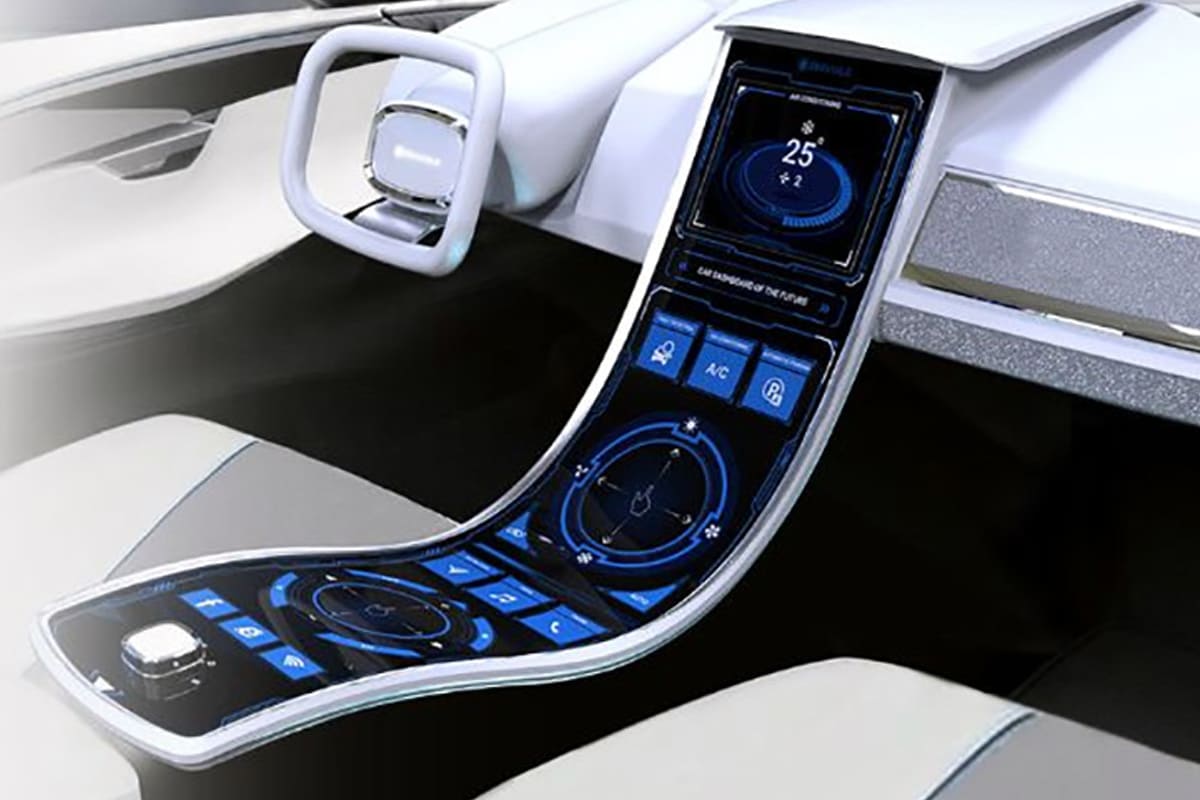

دستگاه‌های پوشیدنی و خودروها

تکنولوژی OLED همچنین در دستگاه‌های پوشیدنی مانند ساعت‌های هوشمند به‌کار گرفته شده است. این نمایشگرها به دلیل نازکی، انعطاف‌پذیری و کارایی بالا برای این نوع کاربردها بسیار مناسب هستند. به‌علاوه، نمایشگرهای OLED در خودروها نیز به‌کار می‌روند تا اطلاعات مربوط به رانندگی را با وضوح بالا و رنگ‌های زنده به راننده نمایش دهند. این نمایشگرها به دلیل پاسخ‌دهی سریع و قابلیت انعطاف‌پذیری، برای پنل‌های کنترل خودروها و نمایشگرهای هدآپ ایده‌آل هستند.



oled چیست



oled چیست



کاربردهای روشنایی

پنل‌های OLED به دلیل توانایی تولید نور با کیفیت بالا و طراحی نازک، در کاربردهای روشنایی نیز استفاده می‌شوند. نورپردازی با استفاده از او ال ای دی ها می‌تواند به ایجاد فضای زیبا و مدرن در منازل و محیط‌های تجاری کمک کند. این نوع پنل‌ها به دلیل مصرف انرژی کم و طراحی انعطاف‌پذیر، به عنوان منبع نور در لامپ‌های دیواری و سقفی مورد استفاده قرار می‌گیرند.



oled چیست



آینده OLED

با پیشرفت‌های مداوم در زمینه تکنولوژی OLED، انتظار می‌رود که این نمایشگرها در آینده‌ای نزدیک جایگزین تکنولوژی‌های قدیمی‌تری مانند LCD شوند. یکی از مهم‌ترین زمینه‌های تحقیقاتی در این حوزه، توسعه او ال ای دی های سفید برای استفاده در کاربردهای روشنایی حالت جامد است که می‌تواند جایگزین لامپ‌های سنتی شود. همچنین، تحقیقات در زمینه استفاده از مواد جدید و بهبود روش‌های تولید، به تولید پنل‌های OLED با عمر طولانی‌تر و مصرف انرژی کمتر کمک خواهد کرد.

با ورود پنل‌های OLED به محصولات جدیدتر مانند نمایشگرهای تاشو و شفاف، آینده این تکنولوژی بسیار روشن به نظر می‌رسد. نمایشگرهای تاشو که امکان تبدیل یک دستگاه به چندین حالت مختلف را فراهم می‌کنند، نمونه‌ای از پتانسیل‌های OLED در طراحی محصولات نوآورانه است. همچنین، نمایشگرهای شفاف می‌توانند در کاربردهایی مانند ویترین‌های هوشمند و نمایشگرهای واقعیت افزوده به‌کار گرفته شوند.



نتیجه‌گیری

پنل‌های او ال ای دی با ویژگی‌های منحصر به فرد خود مانند کیفیت تصویر بالا، مصرف انرژی بهینه (در تصاویر تیره)، انعطاف‌پذیری و نازکی، توانسته‌اند جایگاه ویژه‌ای در صنعت نمایشگرها پیدا کنند. با وجود چالش‌هایی مانند عمر محدود و آسیب‌پذیری در برابر رطوبت، پیشرفت‌های صورت گرفته در این زمینه باعث شده که OLED به یکی از محبوب‌ترین تکنولوژی‌ها برای ساخت نمایشگرهای پیشرفته تبدیل شود. آینده OLED با توجه به تحقیقات و توسعه‌های فعلی، بسیار امیدوارکننده است و انتظار می‌رود که این تکنولوژی به طور گسترده‌تر در محصولات مصرفی مختلف به‌کار گرفته شود.

با توجه به مزایا و قابلیت‌های OLED، این تکنولوژی می‌تواند نقش مهمی در توسعه نمایشگرهای آینده داشته باشد و تجربه کاربری را بهبود بخشد. از نمایشگرهای تلویزیون و گوشی‌های هوشمند گرفته تا دستگاه‌های پوشیدنی و روشنایی، OLEDها در حال تغییر نحوه تعامل ما با فناوری‌های تصویری هستند و به‌زودی می‌توانند به استاندارد جدیدی در صنعت نمایشگرها تبدیل شوند.
